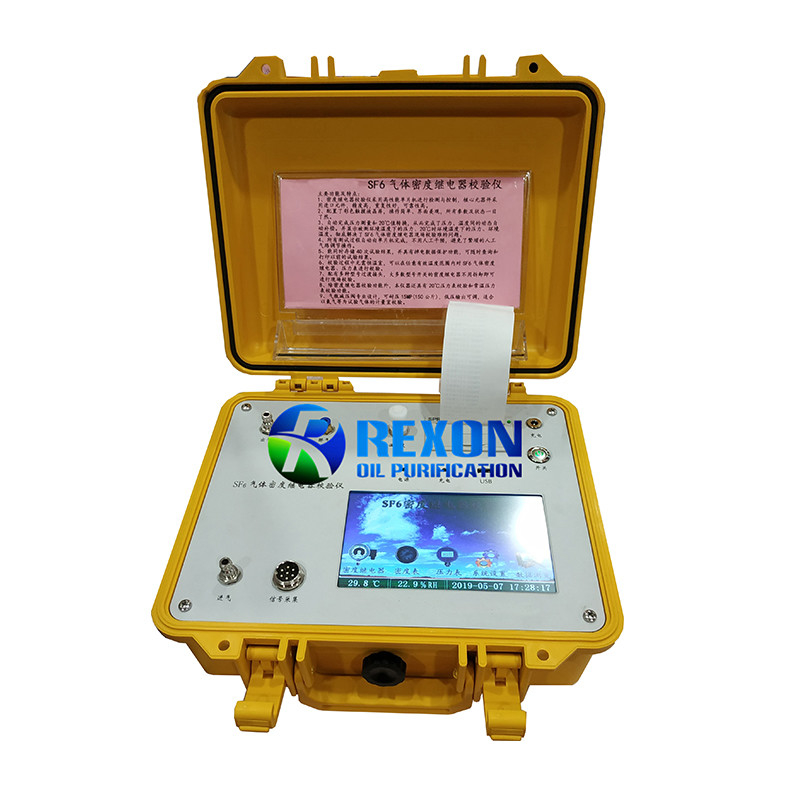

Penguji Kalibrasi Relai Kepadatan SF6

Deskripsi

Relay kepadatan gas SF6 adalah komponen penting yang digunakan untuk memantau perubahan kepadatan gas SF6 dalam tubuh switch SF6 selama operasi.Karena aksi jarang dari relay kepadatan gas SF6 dalam operasi lapangan, sering memiliki tindakan yang tidak fleksibel, kontak yang buruk dan fenomena lainnya setelah jangka waktu, dan beberapa juga menunjukkan bahwa kinerja kompensasi suhu relay kepadatan menjadi lebih buruk,Perubahan tiba-tiba suhu lingkungan sering menyebabkan kesalahan operasi relay kepadatan SF6Oleh karena itu, kode uji pencegahan DL / T596-1996 untuk peralatan listrik menetapkan bahwa setiap pengguna saklar SF6 harus secara teratur mengkalibrasi relay kepadatan gas SF6.RNSFJ SF6 kalibrator relay kepadatan dikembangkan sesuai dengan DL / t259-2012: Spesifikasi kalibrasi untuk relay kepadatan SF6 yang dikeluarkan oleh National Energy Administration.

Penguji ini menggunakan layar sentuh LCD berwarna 7,0 inci untuk interaksi manusia-komputer, membuatnya lebih nyaman untuk dioperasikan.Baterai lithium terisi ulang kapasitas besar yang dibangun di dalamnya memberikan waktu siaga yang panjangDilengkapi dengan antarmuka USB standar, data historis dapat diekspor ke USB flash drive melalui antarmuka.
Selain mengkalibrasi relay kepadatan SF6, instrumen ini juga memiliki fungsi mengkalibrasi pressure gauges dan density gauges.Instrumen dapat secara otomatis mendeteksi kondisi abnormal selama proses pengukuranJika terjadi kebocoran pipa, kebocoran udara, atau tekanan udara masuk dan keluar yang tidak cukup, instrumen akan secara otomatis berhenti berjalan dan peringatan akan muncul.
Dalam wadah tertutup, tekanan gas SF6 pada suhu tertentu dapat mewakili kepadatan gas SF6.Selama kalibrasi di tempat, nilai tekanan yang diukur harus dikonversi menjadi nilai tekanan yang sesuai pada 20 °C pada suhu lingkungan yang berbeda untuk menilai kinerja relay kepadatan SF6.

Parameter teknis

Jangkauan kalibrasi: 0 ~ 1MPa (tekanan absolut)

Keakuratan instrumen: kelas 0.15

Resolusi tampilan tekanan: 0,0001mpa

Tekanan masuk: 0,9 ~ 1MPa (tekanan relatif)

Lingkungan kerja: suhu - 10 ~ 50 °C

Kelembaban relatif: 5 ~ 90% RH

Resolusi layar: 800 × 480 (pixel) layar sentuh warna

Kapasitas penyimpanan: 50 kelompok

Tegangan kontak yang diukur: DC24V

Dimensi keseluruhan inang: 325mm × 275mm × 140mm

Dimensi keseluruhan kotak aksesori: 360mm × 250mm × 110mm
